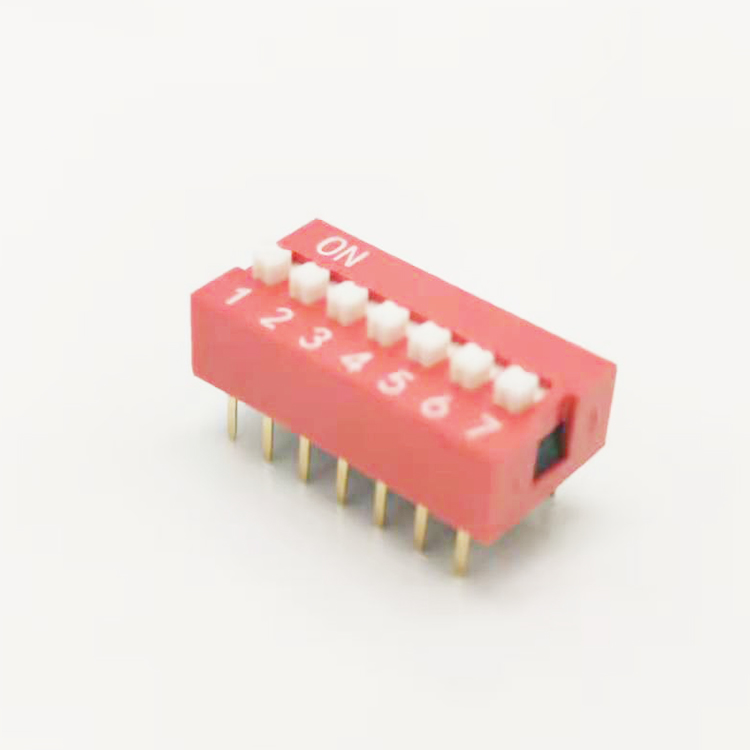

Los interruptores DIP son interruptores electrónicos manuales compactos con un encapsulado estándar de doble hilera. Se montan directamente en placas de circuito impreso para la configuración de parámetros de hardware. En el diseño de equipos industriales y armarios de control, los interruptores DIP constituyen una alternativa más estable y fiable a los tradicionales bloques de puentes. A diferencia de los puentes de conexión que son fáciles de perder o extraviar durante el cableado en el sitio, Interruptores DIP Ofrecen una configuración semipermanente y sin herramientas. Simplifican la configuración del hardware y reducen eficazmente las fallas ocultas en el funcionamiento a largo plazo de los equipos, razón por la cual se utilizan ampliamente en el control industrial y el diseño de dispositivos electrónicos.Tres tipos comunes de interruptores DIP industrialesLas distintas estructuras de interruptores DIP se adaptan a diferentes posiciones de instalación en PCB y escenarios de operación en el sitio. Los fabricantes profesionales ofrecen tres estilos principales para adaptarse a diversos diseños de carcasa y disposición de equipos: 1. Interruptor DIP deslizanteEste es el interruptor DIP más utilizado en proyectos industriales. Los ingenieros mueven un pequeño deslizador superior hacia adelante y hacia atrás para encender o apagar los circuitos.Presenta una estructura robusta con un indicador visual claro de encendido/apagado. El personal de campo puede comprobar rápidamente el estado de la configuración de un vistazo sin necesidad de herramientas de prueba profesionales, lo que la hace ideal para diseños convencionales de montaje superior en PCB. 2. Interruptor DIP tipo pianoLos interruptores DIP tipo piano tienen teclas laterales en lugar de deslizadores superiores, similares a las teclas de un piano. Este diseño estructural resuelve un problema común de instalación en obra.Cuando las placas de circuito impreso (PCB) se instalan en el borde del equipo o están limitadas por carcasas estrechas, el funcionamiento desde la parte superior resulta imposible. Los interruptores tipo piano permiten el funcionamiento lateral, adaptándose perfectamente a diseños de PCB montados en el borde con limitaciones de espacio. 3. Interruptor DIP de tipo rotativoLos interruptores DIP rotativos abandonan los tradicionales deslizadores independientes. En su lugar, incorporan un pequeño dial giratorio que se alinea con valores hexadecimales o binarios específicos.Este tipo está especialmente diseñado para la configuración de parámetros. Es la opción preferida para configurar direcciones de equipos, canales de comunicación y parámetros de codificación fija en sistemas de control industrial.Tabla comparativa de tipos de interruptores DIPEsta comparación intuitiva ayuda a los ingenieros de diseño y compras a seleccionar rápidamente el interruptor DIP adecuado para los diferentes requisitos del proyecto: Tipo de interruptor DIPCaracterísticas principalesVentajas en el sitioMejores escenarios de aplicaciónTipo de diapositivaMecanismo de deslizamiento superior, indicación visual clara de encendido/apagado, estructura duradera.Fácil inspección, baja tasa de fallos, compatibilidad universal.Placas de circuito impreso estándar de montaje superior, equipos de control industrial generalTipo pianoFuncionamiento con llave lateral, no requiere espacio de operación superior.Resuelve problemas de limitación de espacio en el armario, instalación flexiblePCB de montaje lateral, dispositivos compactos con espacio interno reducidoTipo rotativoPosicionamiento mediante dial giratorio, compatible con codificación hexadecimal/binaria.Configuración precisa de parámetros, sin desviaciones de configuración.Configuración de la dirección del equipo, codificación de canal, configuración de parámetros de comunicación Principales ventajas prácticas del uso de interruptores DIP1. Menores costos de diseño de equiposMuchos dispositivos industriales de bajo consumo solo requieren una configuración sencilla de parámetros fijos. Añadir pantallas o interfaces de microcontrolador adicionales para ajustes básicos incrementará considerablemente los costes de producción.Los interruptores DIP permiten la configuración directa del hardware sin necesidad de circuitos auxiliares. Son la solución más rentable para equipos estándar de producción en masa.2. Memoria de configuración de apagadoLa configuración de parámetros mediante software depende de baterías de respaldo para guardar los datos. El envejecimiento de la batería o un fallo de alimentación provocarán la pérdida de parámetros y errores en el funcionamiento del equipo.Los interruptores DIP utilizan posicionamiento mecánico físico. El estado configurado permanece estable de forma permanente, independientemente de los cortes de energía o los reinicios del equipo. Esto evita que los ingenieros tengan que realizar tareas de depuración repetitivas.3. Mayor seguridad del hardwareLos parámetros del software están expuestos a riesgos de manipulación remota, fallos del programa y errores del sistema. Estos peligros ocultos pueden provocar un funcionamiento anómalo del equipo.La configuración de los interruptores DIP se realiza mediante hardware físico. No pueden ser pirateados ni modificados por fallos de software, lo que garantiza parámetros de funcionamiento estables y seguros del equipo. Escenarios de aplicación industrial comunesLos interruptores DIP (incluidos los modelos SMD y DIP estándar de 8 bits) son accesorios estándar para diversos dispositivos de control electrónico e industrial:- Sistemas de control industrial: Configurar direcciones Modbus del PLC, velocidades de transmisión y parámetros de comunicación.- Hardware periférico del ordenador: Configurar los parámetros de la placa base, las funciones de la tarjeta de expansión y los ajustes lógicos de la placa arcade.Dispositivos de radiofrecuencia e inalámbricos: Ajuste las frecuencias y canales de funcionamiento para abridores de puertas de garaje y transmisores de radio industriales. Guía práctica para la selección de interruptores DIP para ingenierosBasándose en la experiencia de producción de PCB in situ y mantenimiento de equipos, confirme tres indicadores clave antes de comprar interruptores DIP:1. Número de puestosConfirme los bits de configuración necesarios según el diseño de su circuito. Los interruptores DIP industriales estándar varían de 1 a 12 bits. Reserve 1 o 2 bits de reserva para futuras actualizaciones de las funciones del equipo y así evitar modificaciones adicionales en la placa. 2. Método de montajeSeleccione el tipo de montaje adecuado para su proceso de producción. El montaje DIP de orificio pasante se adapta a los procesos de soldadura tradicionales mediante enchufables. Los modelos SMD de montaje superficial de perfil bajo son ideales para líneas de producción SMT automatizadas y diseños de PCB ultracompactos. 3. Grado impermeable y lavableSi sus placas de circuito impreso (PCB) necesitan pasar por procesos de limpieza automática después de la soldadura, los interruptores DIP comunes tendrán residuos de fundente y disolvente de limpieza que entrarán en la estructura interna, lo que provocará un mal contacto.Elija interruptores DIP sellados y lavables con protección de cinta de poliimida. La cinta protectora bloquea las impurezas durante la limpieza y se puede retirar después del procesamiento, lo que garantiza la estabilidad del interruptor a largo plazo. Preguntas frecuentes sobre interruptores DIP industrialesP1: ¿Qué significa el paso de línea para los interruptores DIP?El paso se refiere a la distancia entre los centros de pines adyacentes. El paso estándar de la industria es de 2,54 mm (0,1 pulgadas), compatible con la mayoría de los diseños de PCB universales. Para dispositivos mini ultracompactos, existen modelos con paso reducido de 1,27 mm para ahorrar espacio en la placa. P2: ¿Puedo limpiar placas de circuito impreso con interruptores DIP montados?Sí, pero solo para interruptores DIP sellados y lavables. Estos interruptores vienen con cinta protectora temporal en los deslizadores, que impide que el fundente, el polvo y el disolvente de limpieza penetren en la estructura mecánica interna. Simplemente retire la cinta una vez finalizado el proceso de limpieza de la placa de circuito impreso. P3: ¿Cuál es la vida útil de los interruptores DIP industriales?Los interruptores DIP están diseñados para una configuración de hardware fija, no para un uso diario frecuente. Su vida útil mecánica se estima entre 1000 y 2000 operaciones. Esta duración es más que suficiente para la depuración, instalación y mantenimiento rutinario del equipo durante todo su ciclo de vida. P4: ¿Qué tipo de interruptor DIP es mejor, el tipo deslizante o el tipo piano?Depende de la posición de instalación de la placa de circuito impreso (PCB). Los interruptores deslizantes son mejores para PCB montadas en la parte superior con espacio de trabajo, ya que permiten una comprobación de estado intuitiva. Los interruptores tipo piano son la única opción para PCB montadas en el borde o equipos con espacio superior bloqueado, sin que ello suponga una diferencia en el rendimiento, la vida útil ni la estabilidad. P5: ¿Son necesarios los interruptores DIP rotativos para los proyectos de control industrial?Los interruptores DIP rotativos se utilizan especialmente para la codificación de direcciones y la configuración de canales. En comparación con los interruptores deslizantes, ofrecen un posicionamiento digital más preciso y evitan errores de configuración. Se recomiendan encarecidamente para sistemas de control industrial paralelos con múltiples dispositivos que requieren una gestión de direcciones unificada.
